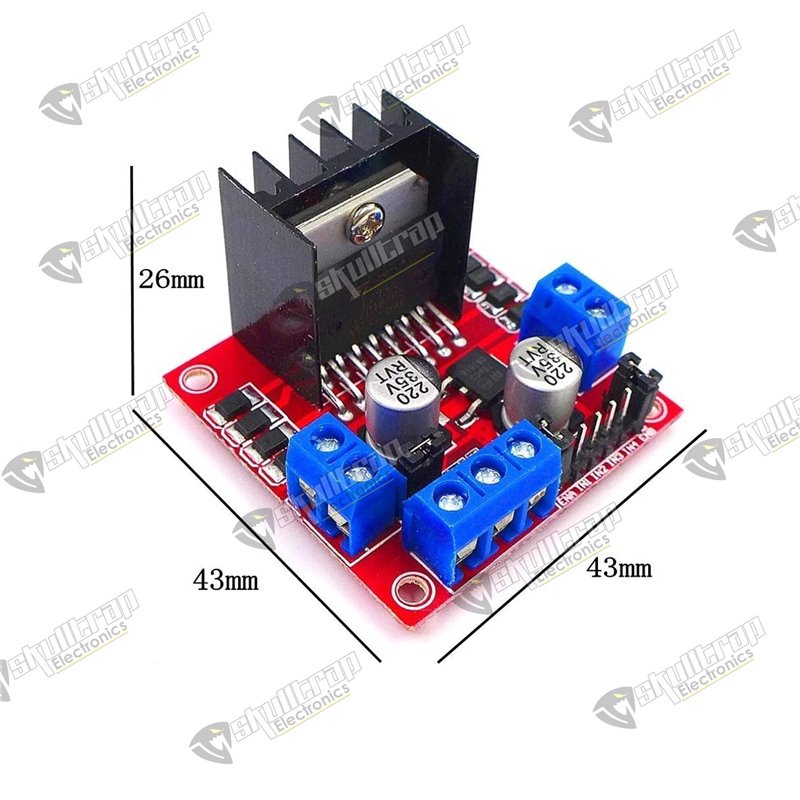

Este módulo utiliza L298N como chip de accionamiento principal, con fuerte capacidad de conducción, bajo calor y fuerte capacidad antiinterferencia.
A través de este módulo puede usar las Partes de la fuente de alimentación integrada 78 m05 de su trabajo, pero para evitar daños en el chip del regulador de voltaje, cuando use el voltaje de conducción superior a 12V, utilice la fuente de alimentación externa 5V logiv.
Este módulo utiliza una capacitancia de filtro de gran capacidad, un diodo de protección continuo, puede mejorar la fiabilidad.
Notas:
1 cuando usted está conduciendo el voltaje (sobre el logotipo de 12 v para la entrada, puede aceptar realmente que el rango de entrada es de 7 a 12 V) para 7 v a 12 v, puede hacer que la fuente de alimentación a bordo sea lógica de 5 V, cuando se usa la fuente de alimentación a bordo después de 5 v, interfaz de + 5 V;
La fuente de alimentación no tiene voltaje de entrada, pero puede generar un voltaje de 5V para uso externo.
2 cuando el voltaje de conducción es superior a 12V, es inferior o igual a 24V (el manual del chip admite 35V, pero de acuerdo con el libro, cuando el voltaje máximo se aplica al voltaje máximo de 298 aplicaciones conservadoras a 24V, por ejemplo, Se accionará el motor con un voltaje nominal de 18V.
Primero debes quitar la salida de la placa de 5V para activar la tapa del puente. Luego se accede a 5V fuera del puerto de salida de 5V;
5V permite que la potencia sea una señal de control con un nivel de 5V. Cuando la entrada de señal es válida, y cuando la fuente de alimentación es normal en el módulo de accionamiento del motor, el módulo de accionamiento del motor emite la corriente. De lo contrario, incluso si la fuente de alimentación es normal, no hay corriente en el motor.
Voltaje a L298N fuente de alimentación de circuito lógico interno.
